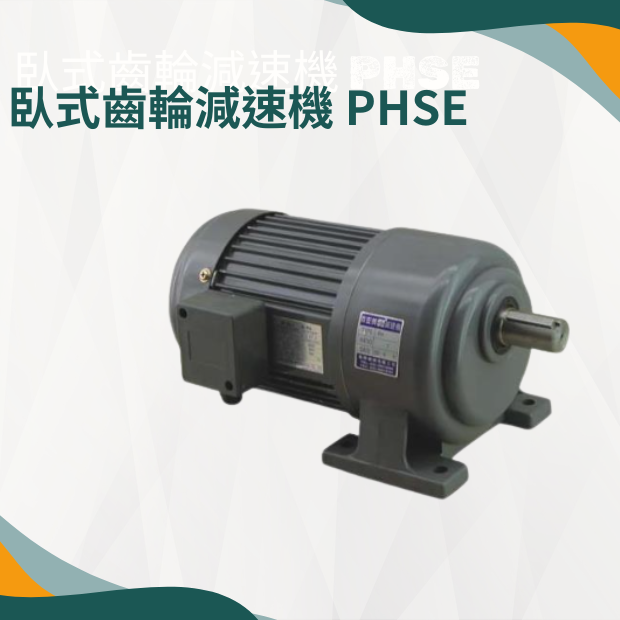

臥式齒輪減速機 PHSE
結構說明
機體結構
本體採用高強度鑄鐵整體鑄造成形，結構穩固、耐用性高。齒輪軸之軸孔配置於同一機殼內，並維持在同一中心軸線上，透過高精度 CNC 加工中心一次完成加工程序，有效確保軸承間的平行度。此設計可使齒輪嚙合更為精準，提升傳動效率，同時降低運轉噪音。
齒輪設計
齒輪材質依負載需求選用，大齒輪採用 S45C 或合金鋼，並經高週波熱處理進行表面硬化；小齒輪則使用 SNCM21 材質，經滲碳熱處理以提升耐磨性與使用壽命。
齒輪形式採用螺旋齒設計，螺旋角控制於 20 度以內，可有效降低推力負荷，增強齒輪強度、平面精度與同心度，在高負載運轉時防止鬆脫，同時減少鍵槽所承受的剪力。
潤滑方式
齒輪箱內部之齒輪與軸承採用飛濺式潤滑設計，確保運轉時潤滑充分。立式機型則使用含二硫化鉬之潤滑脂，具備良好潤滑效果。整體設計為免保養結構，正常使用情況下無需定期更換潤滑油。
適用場景
適用於輸送設備、攪拌系統、輸送帶、包裝機械及各類工業自動化設備，適合需要穩定減速、高扭力與長時間連續運轉的應用環境。
出力軸尺寸
| 出 力 軸 尺 寸 | |||||
| 出力軸 | 鍵槽 | 鍵 | |||
| S⏀ | P | Q | T | W | SPEC |
| 18⏀ | 30 | 25 | 20.5 | 5 | 5*5*25 |
| 22⏀ | 40 | 35 | 25.5 | 7 | 7*7*35 |
| 28⏀ | 45 | 40 | 31.5 | 7 | 7*7*40 |
| 32⏀ | 55 | 50 | 36 | 10 | 10*8*50 |
| 40⏀ | 65 | 60 | 44 | 10 | 10*8*60 |
| 50⏀ | 80 | 75 | 56 | 14 | 14*12*75 |
線圖/尺寸表
|
馬 力
HP |
減速比
Gear Ratio |
型號
|
A
|
D
|
E
|
F
|
G
|
H
|
L
|
J
|
K
|
M
|
X
|
Y |
Z |
|
0.1KW
︱ 1/8HP＊ 4P |
1/3-1/50
|
18
|
247
|
40
|
110
|
135
|
65
|
10
|
11
|
16
|
50
|
127
|
131
|
88.5 |
108 |
|
1/60-1/180
|
22
|
280
|
65
|
130
|
158
|
90
|
11
|
13.5
|
18.2
|
60
|
127
|
151
|
97.5 |
108 |
|
|
0.2KW
︱ 1/4HP＊ 4P |
1/3-1/10
|
18
|
281
|
40
|
110
|
135
|
65
|
10
|
11
|
16
|
50
|
127
|
131
|
88.5 |
108 |
|
1/15-1/90
|
22
|
314
|
65
|
130
|
158
|
90
|
11
|
13.5
|
18.2
|
60
|
127
|
151
|
97.5 |
108 |
|
|
1/100-1/180
|
28
|
345
|
90
|
140
|
180
|
120
|
11
|
15
|
20.8
|
69
|
127
|
178
|
116 |
108 |
|
|
0.4KW
︱ 1/2HP＊ 4P |
1/3-1/10
|
22
|
328
|
65
|
130
|
158
|
90
|
11
|
13.5
|
18.2
|
60
|
161
|
151
|
97.5 |
124 |
|
1/15-1/90
|
28
|
356
|
90
|
140
|
180
|
120
|
11
|
15
|
20.8
|
69
|
161
|
178
|
116 |
124 |
|
|
1/100-1/200
|
32
|
391
|
130
|
170
|
215
|
160
|
13
|
22
|
30.2
|
69.5
|
161
|
201
|
139 |
124 |
|
|
0.75KW
︱ 1HP＊ 4P |
1/3-1/25
|
28
|
376
|
90
|
140
|
180
|
120
|
11
|
15
|
20.8
|
69
|
161
|
178
|
116 |
124 |
|
1/30-1/120
|
32
|
411
|
130
|
170
|
215
|
160
|
13
|
22
|
30.2
|
69.5
|
161
|
201
|
139 |
124 |
|
|
1/125-1/200
|
40
|
437
|
150
|
210
|
270
|
195
|
15
|
25
|
42.2
|
84.5
|
161
|
252
|
160 |
124 |
|
|
1.5KW
︱ 2HP＊ 4P |
1/3-1/30
|
32
|
440
|
130
|
170
|
215
|
160
|
13
|
22
|
30.2
|
69.5
|
192
|
201
|
139 |
143 |
|
1/40-1/100
|
40
|
467
|
150
|
210
|
270
|
195
|
15
|
25
|
42.2
|
84.5
|
192
|
252
|
160 |
143 |
|
|
1/105-1/180
|
50
|
557
|
170
|
265
|
330
|
230
|
19
|
30
|
51.4
|
122
|
192
|
362
|
200 |
143 |
|
|
2.2KW
︱ 3HP＊ 4P |
1/3-1/10
|
32
|
470
|
130
|
170
|
215
|
160
|
13
|
22
|
30.2
|
69.5
|
192
|
201
|
139
|
143
|
|
1/15-1/60
|
40
|
496
|
150
|
210
|
270
|
195
|
15
|
25
|
42.2
|
84.5
|
192
|
252
|
160
|
143
|
|
|
1/65-1/120
|
50
|
587
|
170
|
265
|
330
|
230
|
19
|
30
|
51.4
|
122
|
192
|
362
|
200
|
143
|
|
|
3.75KW
︱ 5HP＊ 4P |
1/5-1/20
|
40
|
503
|
150
|
210
|
270
|
195
|
15
|
25
|
42.2
|
84.5
|
192
|
252
|
160
|
143
|
|
1/25-1/60
|
50
|
594
|
170
|
265
|
330
|
230
|
19
|
30
|
51.4
|
122
|
192
|
362
|
200
|
143
|
備註：剎車尺寸A部份加5mm
|
|
