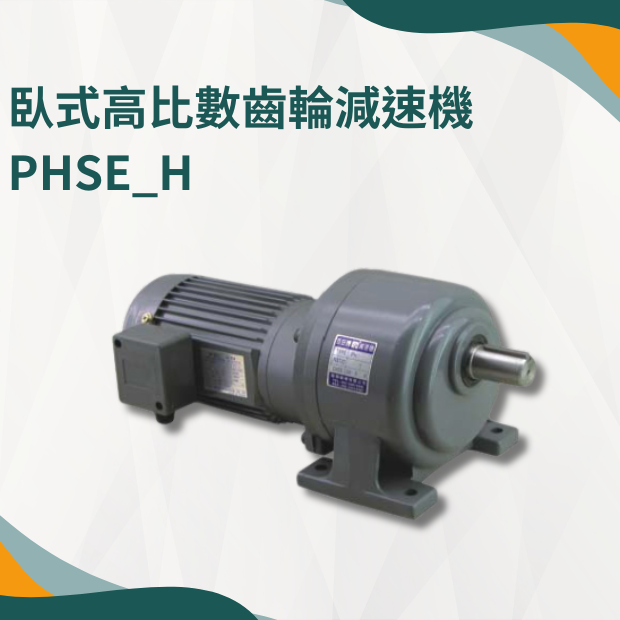

臥式高比數齒輪減速機 PHSE_H
結構說明
機體設計
本體採用高強度鑄鐵整體鑄造成形，結構穩定且耐用。齒輪軸孔配置於同一機殼內，並保持同軸中心線，透過高精度 CNC 加工中心一次完成加工，有效確保軸承平行度，使齒輪嚙合精準，提升傳動效率並降低運轉噪音。
齒輪配置
大齒輪選用 S45C 或合金鋼材質，並經高週波熱處理強化表面硬度；小齒輪採用 SNCM21 合金鋼，經滲碳熱處理以提升耐磨性與承載能力。
齒輪形式採螺旋齒設計，螺旋角控制於 20 度以內，可降低軸向推力，提升齒輪強度、平面度與同心度，在高減速比與高負載運轉下，減少鬆動風險並降低鍵槽剪力。
潤滑方式
齒輪箱內部齒輪與軸承採飛濺式潤滑設計，確保運轉過程中潤滑充分。整體為免保養結構，正常使用條件下無需定期更換潤滑油，適合長時間連續運轉。
適用場景
適用於輸送設備、攪拌系統、升降與定位機構、重負載產線設備、包裝與自動化機械，特別適合需要高減速比與穩定扭力輸出的工業環境。
出力軸尺寸
| 出 力 軸 尺 寸 | |||||
| 出力軸 | 鍵槽 | 鍵 | |||
| S⏀ | P | Q | T | W | SPEC |
| 22⏀ | 40 | 35 | 25.5 | 7 | 7*7*35 |
| 28⏀ | 45 | 40 | 31.5 | 7 | 7*7*40 |
| 32⏀ | 55 | 50 | 36 | 10 | 10*8*50 |
| 40⏀ | 65 | 60 | 44 | 10 | 10*8*60 |
| 50⏀ | 80 | 75 | 56 | 14 | 14*12*75 |

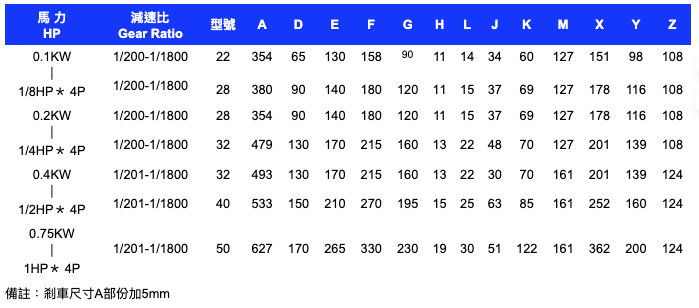

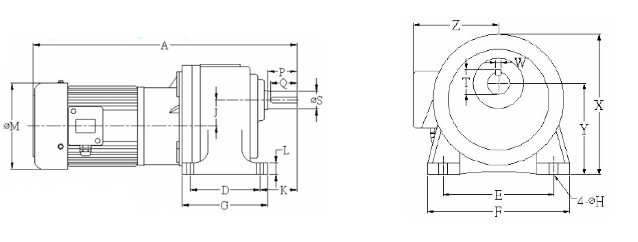

線圖/尺寸表
