臥式齒輪減速機 PHSE
結構說明
機殼設計
本體採高強度鑄鐵一體鑄造成形，結構紮實、耐用性高。齒輪軸孔配置於同一機殼內，並維持同軸中心線，透過高精度 CNC 加工中心一次完成加工，有效確保軸承間平行度，使齒輪嚙合穩定，提升傳動效率並降低運轉噪音。
齒輪配置
大齒輪選用 S45C 或合金鋼材質，並經高週波熱處理強化表面硬度；小齒輪則採用 SNCM21 合金鋼，經滲碳熱處理以提升耐磨與承載能力。
齒輪形式採螺旋齒設計，螺旋角控制於 20 度以內，可有效降低軸向推力，提升齒輪強度、平面精度與同心度，並在高負載運轉時減少鍵槽剪力風險。
潤滑方式
齒輪箱內部齒輪與軸承採飛濺式潤滑設計，確保運轉過程中潤滑充分。立式機型使用含二硫化鉬之潤滑脂，具備良好耐磨與潤滑效果，整體為免保養設計，正常使用下無需定期更換潤滑油。
適用場景
適用於輸送設備、攪拌系統、輸送帶、包裝機械及各類工業自動化設備，適合需要穩定減速、高扭力與長時間連續運轉的應用環境。
出力軸尺寸
| 出 力 軸 尺 寸 | |||||
| 出力軸 | 鍵槽 | 鍵 | |||
| S⏀ | P | Q | T | W | SPEC |
| 18⏀ | 30 | 25 | 20.5 | 5 | 5*5*25 |
| 22⏀ | 40 | 35 | 25.5 | 7 | 7*7*35 |
| 28⏀ | 45 | 40 | 31.5 | 7 | 7*7*40 |
| 32⏀ | 55 | 50 | 36 | 10 | 10*8*50 |
| 40⏀ | 65 | 60 | 44 | 10 | 10*8*60 |
| 50⏀ | 80 | 75 | 56 | 14 | 14*12*75 |

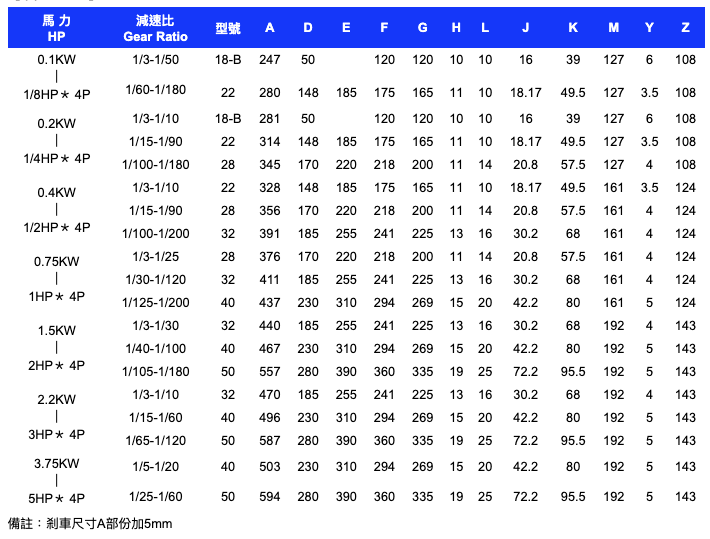

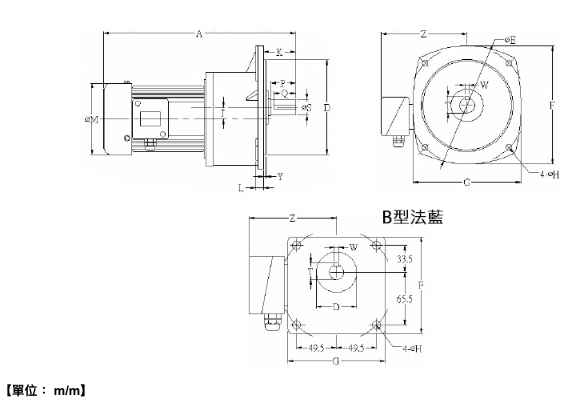

線圖/尺寸表
